为晋升芯片的性能，领域内耐久摄取的次第是束缚减轻晶体管（处理信息的微型开关）尺寸，并在芯片上重叠多层器件。

可是，跟着摩尔定律增速放缓，器件越来越接近物理的极限，芯片制造商濒临的最大挑战之一是，进一步袖珍化的挑战越来越大。

近期，好意思国伊利诺伊大学厄巴纳-香槟分校（UIUC）团队斥地了一种新式单片 3D 硅芯片集成期间，通过访佛辊式转印工艺，在 200°C（摄氏度）以下的热预算条目下，使用厚度在 10nm（纳米）以下的超薄硅纳米膜，将高性能的硅基晶体管一层层叠上去。

商榷东说念主员竣事了三层堆叠、每层 625 个晶体管，良率范围在 98% 至 100% 之间，不仅性能接近早期商用硅 MOSFET，同期展现出优于部分替代材料决策的概括制造上风。

该期间为处分传统二维芯片微缩的物理极限提供了一种新决策，通过垂直堆叠大幅度晋升了野心密度，并大致裁汰功耗，有望行使于 AI、高性能野心以及 DRAM 等主流存储器。

此外，商榷东说念主员指出，要是将硅与其他材料集成在单片 3D 芯片中，还有可能开辟全新的行使领域，举例垂直堆叠不同类型的单晶半导体可能制造出超聪惠的 X 射线探伤器面板或紧凑型多光谱成像系统。

忖度论文发表在 Nature，论文题目为“Monolithic three-dimensional integration of silicon transistors”[1]。

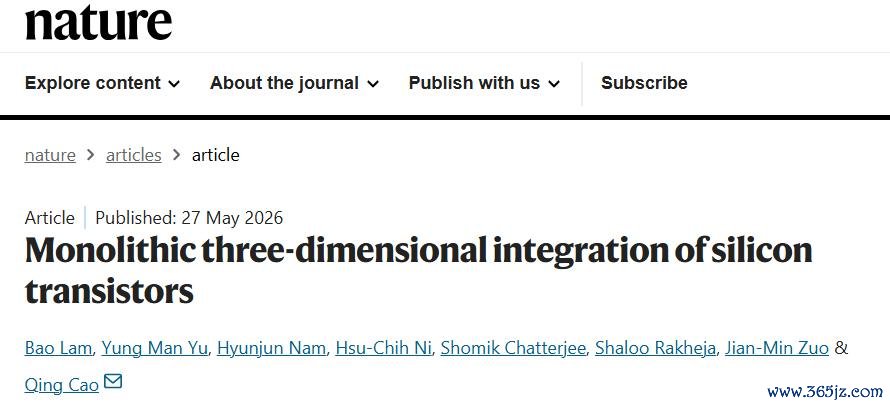

图丨忖度论文（起原：Nature）

“多年来，东说念主们恒久合计制造单片 3D 芯片需要新式拯救材料，举例碳纳米管、金属氧化物半导体或二维半导体（举例二维硫族化合物）等，”伊利诺伊大学厄巴纳-香槟分校曹庆（Qing Cao）副教师对媒体示意，“硅材料大致胜任这项职责，意味着这项期间不错平直融入现存的制造工艺，有望极地面加速其在产业行使的程度。”

他的主要商榷见解是斥地用于相等规电子系统、高性能纳米电子器件和生物电子学的功能纳米材料，凭借一系列先进职责，曾入选《麻省理工科技驳倒》“35 岁以下科技改造 35 东说念主”环球榜单。

图丨曹庆教师（起原：UIUC）

在传统微芯片中，往往使用金属氧化物半导体场效应晶体管（MOSFET），它由 n 型半导体和 p 型半导体组成。新式 3D 芯片的改造性在于从起源进行了材料假想，商榷东说念主员并莫得摄取现成的工艺，而是可在堆叠工艺运转前制备无结晶体管。

与 MOSFET 比拟，无结晶体管的源极、沟说念和漏极均为透顶的 p 型或 n 型，无需像 MOSFET 那样需要造成 p-n 结本领职责。

制造高性能硅器件往往需要接近 1，000℃ 的高温条目，幸运彩2026世界杯(中国)IOS/安卓官方下载为幸免损坏现存结构，在第一层电路和金属布线完成后，后续各层温度需要保握在 400℃ 以下。而无结晶体管对高温条目的末端视对更低，在该商榷中，其所需温度不格外 200℃。

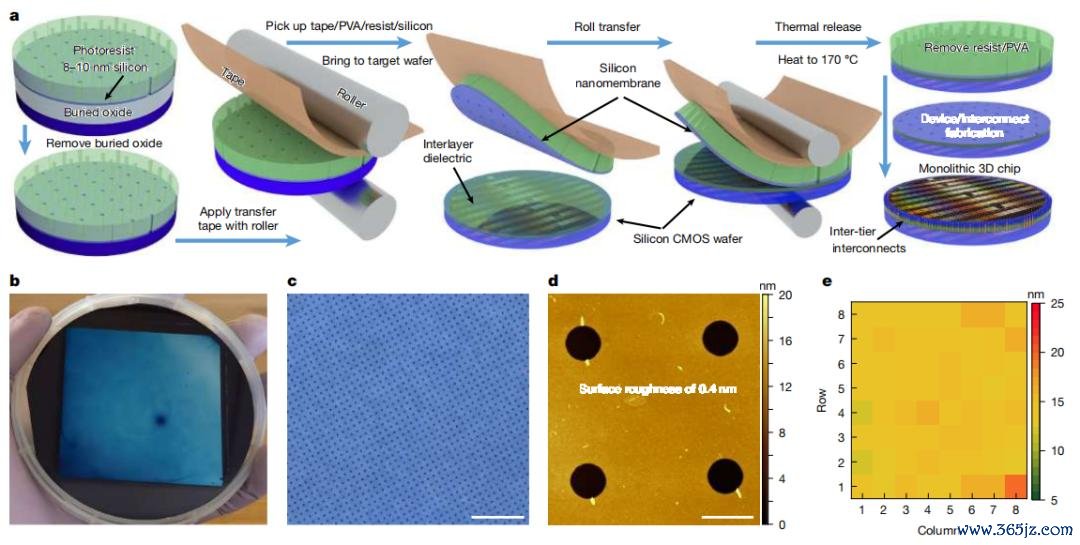

图丨单晶硅纳米膜的晶圆级合座三维堆叠结构（起原：Nature）

从工艺过程来看，无结器件相对更浮浅，故意于裁汰资本和提高良率。商榷东说念主员在 75 毫米硅晶圆上制造了三层无结晶体管，每层包含 625 个晶体管，每层晶体管溜达在 40×40 mm² 区。这些器件的良率在 98% 到 100% 之间，同期性能与在更高温度下制造的轨范硅晶体管格外。

这种新式 3D 芯片摄取晶圆级辊移印刷工艺，将均匀掺杂单晶硅薄膜逐层铺设而成，薄膜厚度仅 10nm 以内，比东说念主的头发丝还细上万倍。这些薄膜具有超薄的特色且有一定柔韧性，因此可贴合基层描摹，从而在一定程度上幸免了刚性晶圆间键合中常见的赋闲和翘曲问题。

为竣事硅纳米膜的自如转变与堆叠，并幸免裂纹、褶皱等舛误产生，商榷东说念主员针对工艺过程进行了多项工程方面的养息和优化。举例，在某些蚀刻身手中添加名义活性剂以裁汰名义张力；添加团员物支握层以增强机械自如性和保护名义；摄取辊压层压工艺在转变过程中，施加均匀压力等。

新式单片 3D 硅芯片性能优异。实测着力表示，p 型晶体管的弥漫电流密度在 650 微安每微米以上，n 型也达到 550 微安每微米，开关比达到 10 的 6 次方，亚阈值摆幅在 80 到 120 毫伏每十倍频之间。

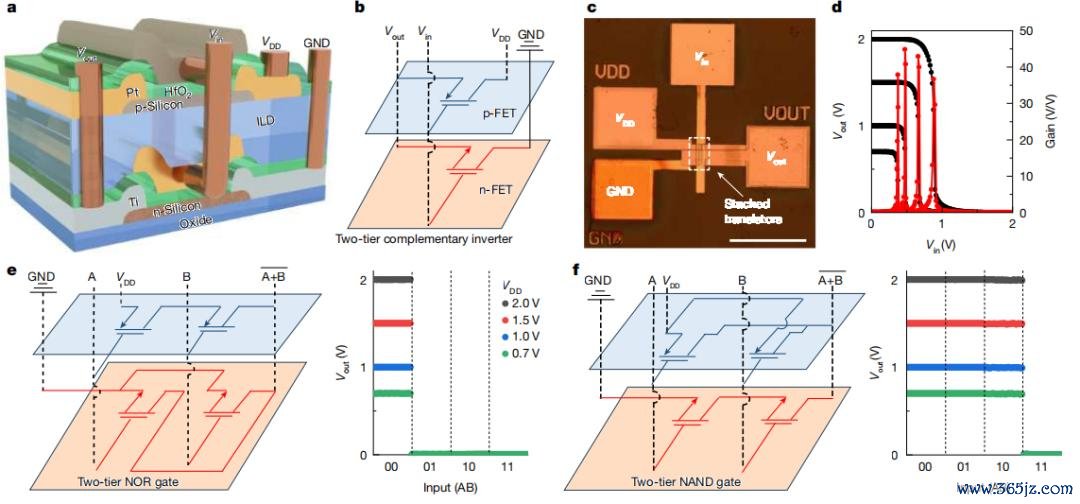

图丨单片式 3D 集成逻辑电路（起原：Nature）

在电路考据方面，商榷团队将 p 型和 n 型晶体管隔离放在不同层，然后通过垂直金属聚会将各层聚会起来，并构建了由溜达在 3D 芯片三层上的晶体管组成的各式逻辑门和电路，包括反相器、与非门、或非门以及六晶体管 SRAM 单位。与平面布局比拟，三维反相器和非门的集成密度晋升了约 1 倍，存储器单位的集成密度晋升了 3 倍傍边。

该期间让咱们看到了一种新的可能性：垂直堆叠无需放弃晶体管的性能。而且，辊式转印成立和工艺与现存产线透顶兼容，为基于单晶硅的摩尔定律继续提供了一条可推广的旅途。

现阶段，该期间仍处于践诺室和小批量原型制备阶段，改日跟着这项期间向大范围分娩推广，有望制造出密度更高、能效更高、互连线更短的芯片。现在，商榷团队正在与 IBM、英特尔和台积电等公司洽谈合营事宜，他们但愿早日将这项期间落地行使。

参考费力：

1.Lam， B.， Yu， Y.M.， Nam， H. et al. Monolithic three-dimensional integration of silicon transistors. Nature (2026). https://doi.org/10.1038/s41586-026-10496-6

2.https://spectrum.ieee.org/3d-chips

3.课题组主页：https://qingcaolab.matse.illinois.edu/group/
